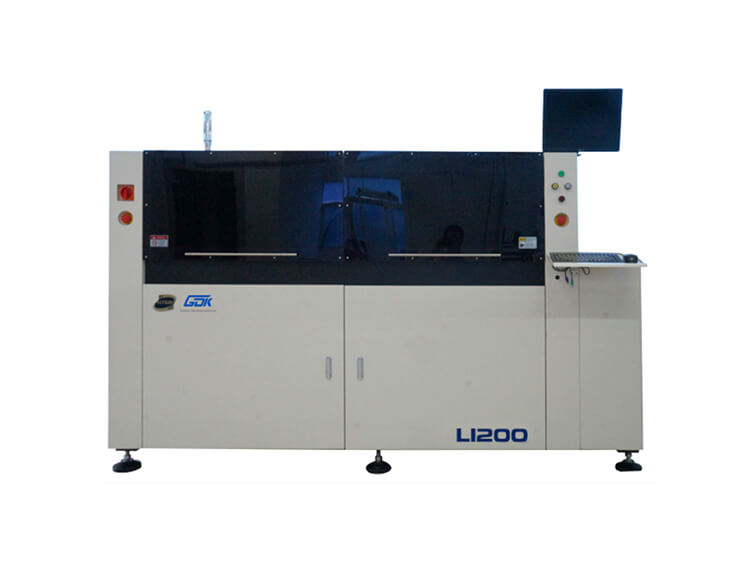

1米2全自动锡膏印刷机L1200

PCB最大尺寸: 1200X350mm
印刷精度: ±0.03mm
机器重量:1500Kg
机器外形尺寸:2200(L)X1200(W)X1500(H)mm

1米2全自动锡膏印刷机L1200

产品介绍:

1米2全自动锡膏印刷机L1200

1.刮刀系统 *拱桥型悬浮挂式直连刮刀*可编程的悬浮自调整步进马达驱动印刷头*双边双滑块的四轮定位式滑轨型结构,确保刮前后运行的精准度及平稳度

*针对于前后刮刀压力所需不同及升降的稳定性而设计,防止锡膏外泄及刀片具有一定弹性的装夹设计,刮刀的压力,升降速度,印刷速度,印刷范围均软件可调,且为客户提供了多种脱模方式来适应不同下锡要求的PCB板,为客户提供了一个良好的印刷控制平台；

*滑轨型刮刀系统，提高运行稳定性及延长使用寿命；全闭环刮刀压力反馈装置，时刻监控刮刀压力的大小，使得下锡更饱满；

2.钢网定位系统大小钢网通用 ,具有良好而广泛适用性采用进口SMC气缸做为压钢网气缸，嵌入式刻度尺,永不脱落分段式固定式钢网框架

3.图像及光路系统 X,Y轴采用日本黑田高度研磨丝杆，两端日本松下电机带动内部增加偏光片,自动精准的抓取不同型状的MARK点上,下和同轴三路均匀光源采用日本东芝工业相机

4.PCB运输及定位系统进板方向任意选择,可自由组合特殊工艺的内齿运输皮带,防止卡板可编程式运输速度控制使停板更精准采用性侧夹及真空吸腔,有效夹紧PCB保证PCB和钢网之间完全平整接触.

5.清洗系统喷淋式的清洗方式干,湿,真空洗任意组合分离式清洗结构圆弧式的清洗胶条清洗液,和钢网清洗纸用量可控

6.平台校正系统 UVW平台结构,精度高,刚性大,结构紧凑三轴联动，体积小，精度高

7.底座及机架系统整体成形牢固松下电机加日本原厂高精度研磨丝杆高刚性,高稳定性的左右对称机架结构

8.电气路系统安全简洁的电路气路排布电路气路竖立排放机器两侧及后部,维护方便.

9.操作系统简单易学易用的友好操作界面,具有良好的人机对话功能做程序文件具有教学及导航功能,每步都有提示中英文一键切换具有操作日志,故障记录分析诊断等功能

10.其他功能选项自动点胶功能自动扫码功能自动加锡功能整线闭环控制恒温恒湿功能钢网堵孔功能可根据客户实际需求定制其它功能 .

Model 型号	L12
Min Size	737X737mm
Max Size	1500X750mm
Thickness	25~40mm
PCB Min Size 最小尺寸	80X50mm
PCB Max Size 最大尺寸	1200X350mm
PCB Thickness 厚度	0.4~6mm
PCB Warpage 翘曲量	＜1%
Transport Height 传送高度	900±40mm
Transport Direction 传送方向	Left-Right;Right-Left;Left-Left;Right-Right 左-右;右-左;左-左;右-右
Transport Speed 运输速度	Max 1500mm/S Programmable
Support System 支撑方式	Magnetic Pin/Up-down table adjusted/supportblock by hand磁性顶针/可调节顶升平台/等高块
Clamping System 夹紧方式	弹性侧夹/ Z向压片
Squeegee Speed 刮刀速度	6~200mm/sec
Squeegee Pressure 刮刀压力	0~15Kg 气压控制
Squeegee Angle 刮刀角度	60°/55°/45°
Squeegee Type 刮刀类型	Stainless steel(Standard), plastic 钢刮刀标准,胶刮刀
Stencil Separation Speed 钢网分离速度	0.1~20mm/sec Programmable
Cleaning System 清洗方式	Dry、Wet、Vacuum (Programmable) 干、湿、抽真空
Table Adjustment ranges 工作台调整范围	X:±10mm;Y:±10mm;θ:±2°
整机参数 Machine
Repeat Position Accuracy 重复定位精度	±0.015mm
Printing Accuracy 印刷精度	±0.03mm
Cycle Time 印刷周期	<15s (Exclude Printing & Cleaning)
Product Changeover 换线时间	<5Min
Air Required 使用空气	4.5~6Kg/cm2
Power Input 电源	AC:220±10%,50/60HZ 1Φ 3KW
Control Method 控制方法	PC Control
Machine Dimensions 机器外形尺寸	2200(L)X1200(W)X1500(H)mm
Machine Weight 机器重量	Approx:1500Kg
