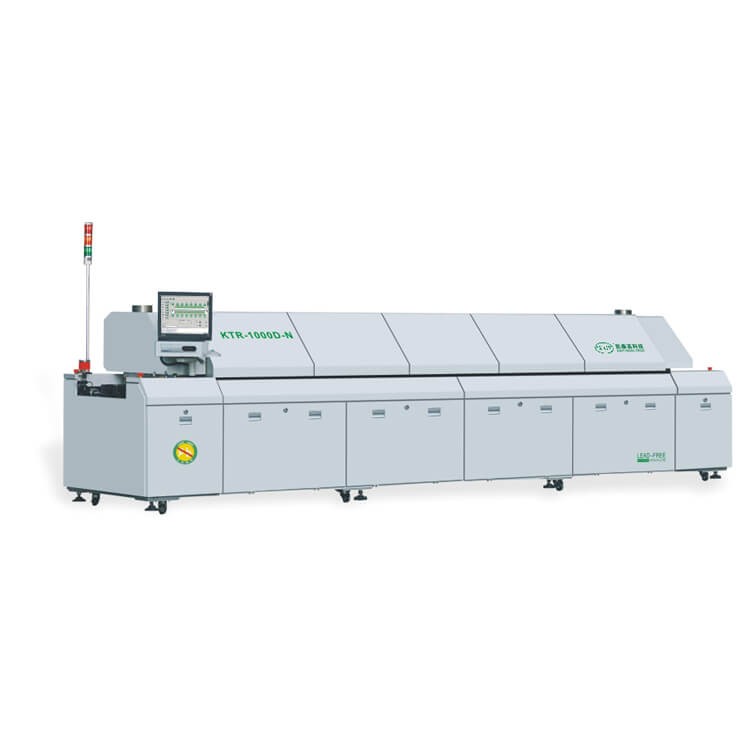

10温区双轨氮气回流焊KTR-1000D-N

温区数量

上10下10个加热区

冷却区数量

上3下3

加热区长度

3892MM

整流板结构

厚铝氧化铜板

重量

APPROX:2700KG

外型尺寸

6300*1430*1530MM

排风要求

10㎡/min×2

颜色

计算机灰

控制系统

电源要求

3P  380V 50/60HZ(3P 220V 50/60HZ

温度控 制范围

室温～300℃可设置

总功率

80KW

温度控 制精度

±1℃（静态）

启动功率

36KW

控温方式

PID闭环控制+SSR驱动

消耗功率

11KW

PCB板 温偏差

±1.5℃

热风机调速

3段3个变频器

参数储存

可储存无限种设定参数

升温时间

约30minute

异常报警

高温、低温报警

运输系统

导轨结构

分2组合结构

运输导轨 固定方式

前段固定（可选后端固定）

链条结构

单链扣防卡板掉板链条

运输带高度

900±20MM

PCB最大宽度

单轨机 W：50-400mm

运输方式

网带+链条

原件高度

上下25MM

运输速度

300-1500MM

运输方向

左-右（右-左）

润滑油加注

自动或手动加油模式

冷却系统

冷却方式

强制空气冷却

加热特性

项目

性能

特点说明

加热ZONE数

上10下10

10温区（3892mm）的加热区长度可以对应最高要求的无铅工艺

冷却区数

上3下3

用空气冷却时，PCB（PC主板）在出口温度≤70℃

升温时间

从常温到温度平衡的开始时间：约30 min

升温顺序

向两边逐个升温，节约电能或时间1/3

其它品牌是从头至尾逐个升温，因两头有抽风口，热量损失大

温度曲线转换时间

＜15min  (温度调整幅差值＜100℃)

加热区温度控制精度

±1℃

主要因素：绕线式发热器，棒式或板式发热器最高只能达到±2℃

基板内温度偏差

±1.5℃
