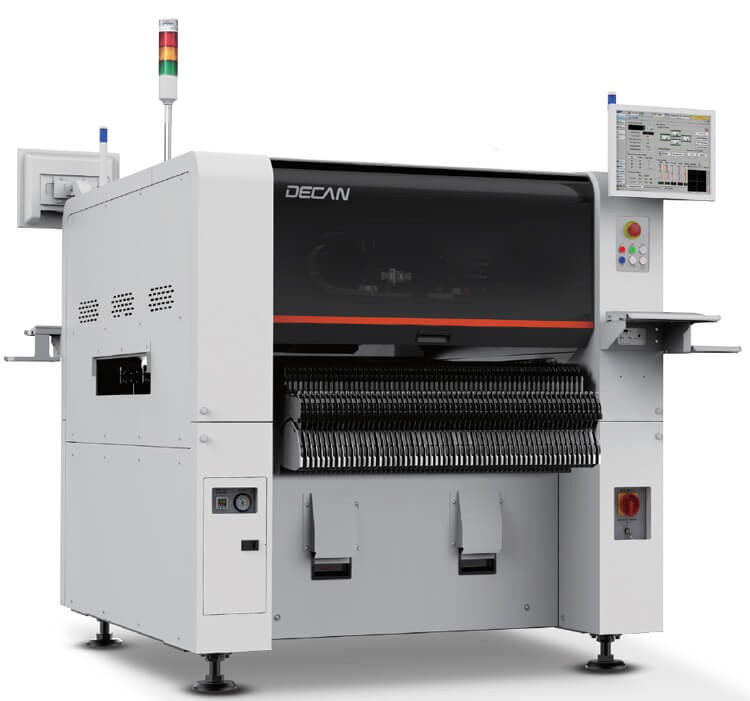

韩华中速贴片机Decan L2

贴装速度:56,000 CPH(HS10 head)
过板尺寸 : L510xW460mm
飞达数量:120ea
重量: 1,800kg

韩华中速贴片机L2

产品介绍:


韩华中速贴片机L2

1.高精度:安装前后通过Nozzle Check 防止漏贴/误贴。

2.高泛用性生产线方案:

 ·通过加强泛用性及产能,提供优的LINE Solution。

 .可在现场进行改装的大型PCB对应设备。

3.工作便利:

 ·加强了设备软件管理便利性

 ·高便利性的高精度电动Feeder

 ·通过自动接料,实现作业量减半功效(SMART FEEDER)。

4.高产出:

 ·为提供产能,将PCB传送路径进行优化

 ·为实现设备的高速化,将Head移动路径小化


1567590487109868 (1).jpg


型号

Decan S2

Decan F2

Decan L2

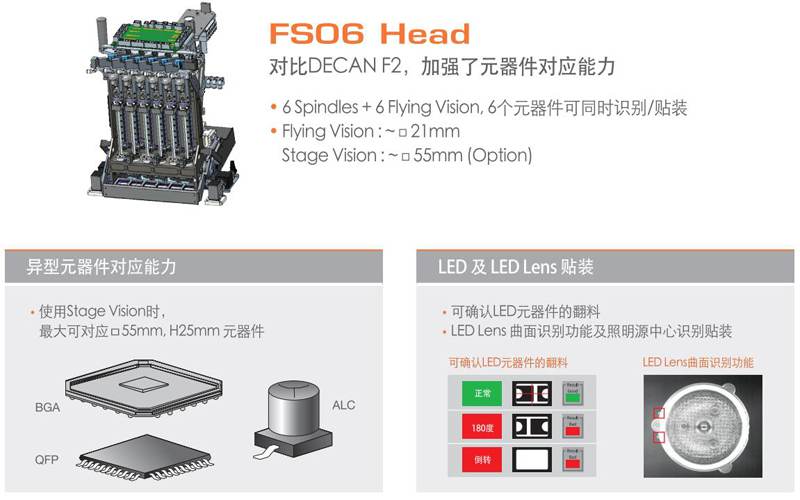

贴装头

2 悬臂*10 轴杆/悬臂

2 悬臂*10 轴杆/悬臂

2 悬臂*6 轴杆/悬臂

贴装速度

92000 cph (optimum)

80000cph  (optimum)

56000 cph(flying vision, optimum)

-0.14 seconds/component (flying vision, SOIC 0.5P)

-0.55 seconds/component (Upward vision, SOIC 0.5P)

相机

飞行相机

飞行相机  固定相机(选配)

贴装精度

±28μm Cpk≥1.0(03015 chip)

±25μm CPK≥1.0(IC)

±40μm Cpk≥1.0(0402(01005 inch) chip)

±30μm CPK≥1.0(IC,stage vision)

元件范围

03015-12mm(H10mm)

0402(01005)-16mm(H10mm)

Max. 42mm( H15mm)(option)

0402(01005)-21mm(H12mm)

Max. 55mm( H25mm)(option)

过板尺寸

50*40-510*460mm(standard)

-740*460mm(option)

Max.-1200*460mm(option)

轨道配置

标准 1-2-1

选配: 1-2-2/2-2-2/2-2-1/1-1-1

工厂选配: 单轨 (Jadec Tray 2ea)

飞达数量

120ea(8mm)

电源

Voltage: 3 phase AC200/208/220/240/380/415 V ±10%

气压供应

50Nl/min

重量

About 1800kg

外形尺寸

1430*1740*1485mm(L*D*H)
