国产多功能贴片机MC69T

国产多功能贴片机MC69T

产品介绍:

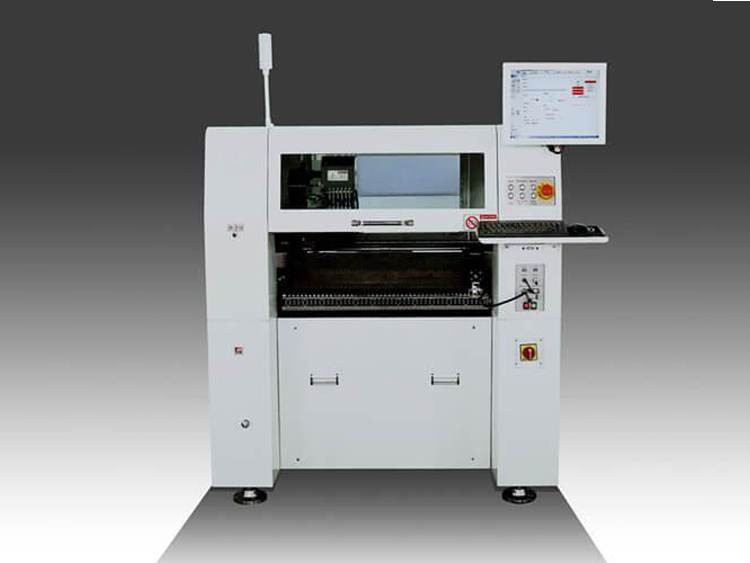

国产多功能贴片机MC69T

国产多功能贴片机MC69T技术参数

定位方式： 固定相机+飞行拍照

轴杆数量： 1头*6嘴

实贴速度： 18000 CPH （IPC9850）

对应元器件： 0402-□32mm SOP等（H15mm),引脚间距：0.65mm

 300（W）*600（L）（Standard）

对应PCB： 300（W）*600（L）（Option）

 Thickness 0.38-4.8mm

喂料器： 48支 8mm

贴装精度： ±65μm+30σ

电源/气压： AC 220V 0.5-0.7MPa

额定功率： 1.5KW

外形尺寸： 1272(L)*1260(W)*1410(H)MM

国产多功能贴片机MC69T优势特点

广晟德国产多功能贴片机主流配置采用台湾知名品牌标准件，是款倾向应用于中、高端LED、驱动电源、小电等

产业的经济型泛用SMT贴片机。1、高精贴装头采用体化结构，Z轴运用单滑块设计原理，减少部件组合量，保证组装精度，大提升贴片精度。

2、结合海外进口原装吸嘴设计，提高贴片机吸着率，大降低因吸嘴不良导致的偏差，将贴装率提高到99.9%以上。

3、采用日本进口伺服运动控制系统，速度大大提升，性能更加稳定。

4、传输夹板系统采用进口贴片机单动多点夹持技术，使夹装PCB非常牢固，降低了因夹板不稳定造成的贴片偏移。

5、进口滚珠研磨丝杆与精密直线导轨，优质匹配，大大提高了设备精度及平稳性，并降低机器运动噪音；丝杆外层

采用高强度高耐磨稀有金属作为外涂层，有效的保证其经久耐用。

6、伺服电机采用10000脉冲/转的控制系统，小移动距离0.004mm，有效确保贴装精度。

7、1个高速贴装头，六个吸嘴同时吸取，采用飞行对中识别方式，使贴装速度达大化。

8、高精影像识别系统，配置大视野进口相机，精密贴装0.3mm管脚间距QFP、BGA等元件

9、采用千兆网六目飞行相机运动对中拍照技术大大提升贴装效率，

10、采用总线控制技术整机模块化布线稳定美观，

11、采用220V伺服电机额定总功率1.5KW为业内单臂贴片机中低，整机提交小。

12、贴装范围：电源驱动板、小电板、智能照明等行业主控板

国产多功能贴片机MC69T售后服务承诺

技术支持

1、自购买日起、两年免费保修，终身维护

2、随时提供技术更新和技术服务

3、软件系统终身免费升，确保软件版本的新和功能完善

4、可以根据客户的要求提供技术培训

服务支持

1、自购设备买起，享受全天候服务

2、不定期对客户进行电话和现场回访，为满足客户要求不断进行改进

3、保修到期免费为客户提供安心服务。

国产多功能贴片机MC69T可选配件

1、专用供料器8mm、12mm、16mm、24mm、32mm

2、IC托盘供料器

3、短带供料器

4、震动供料器

5、固定相机
