过板宽度: 50~350mm
锡炉容量：500kg(无铅)
预热区数量: 4
重量 约1500kg
外形尺寸: 4500 x 1500 x1730mm

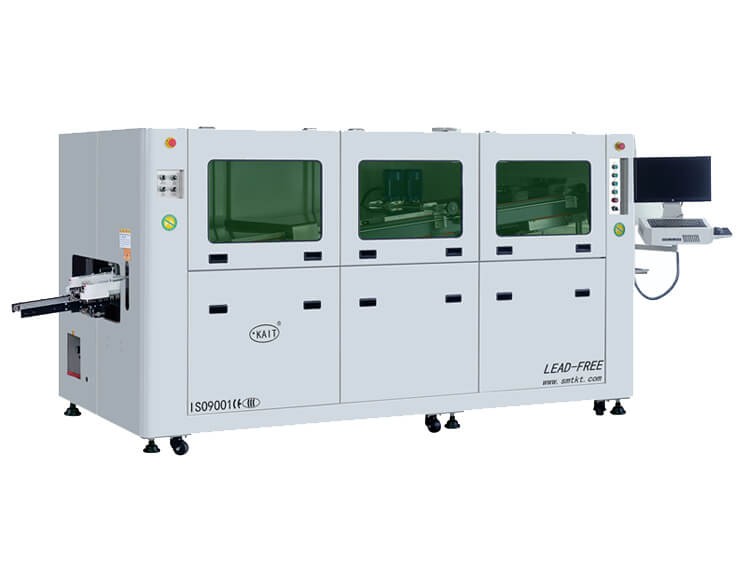

无铅波峰焊KTM-350
产品介绍:
无铅波峰焊KTM-350
KTM-350 无铅波峰焊机外形流线型设计，内部模块化设计，适合SMT及志插元件的无铅焊接。喷雾系统采用离心风机上抽风，防止助焊剂滴到PCB上。助焊剂缓冲罐感应器外置，更加可靠耐用。内置助焊剂喷头自动清洗功能系统。标配冷风刀，防止助焊剂雾气向外扩散，减少污染。双波控制采用无铅变频技术，可独立控制波峰高度。1/4HP大功率波峰马达，最大波峰高度可达15mm。具有超温声光报警及紧急制动系统。运输系统采用无极电子调整，闭环控制，速度稳定准确。入口端设有压力辅助装置，使PCB进入时避免打滑。
产品特点
●外形流线型设计，内部模块化设计，适合SMT及志插元件的无铅焊接
●喷雾系统采用离心风机上抽风，防止助焊剂滴到PCB上
●助焊剂缓冲罐感应器外置，更加可靠耐用
●内置助焊剂喷头自动清洗功能系统
●标配冷风刀，防止助焊剂雾气向外扩散，减少污染
●双波控制采用无铅变频技术，可独立控制波峰高度
●1/4HP大功率波峰马达，最大波峰高度可达15mm
●具有超温声光报警及紧急制动系统
●运输系统采用无极电子调整，闭环控制，速度稳定准确
●入口端设有压力辅助装置，使PCB进入时避免打滑
设备型号 | KTM-350 |
外形尺寸 | 4500 x 1500 x1730mm |
PCB运输方向 | L→R(R→L可选) |
电源(三相五线) | 3P5W,220V AC,50/60Hz,100A(选配) |
总功率 | 22KW |
气源 | 0.3-0.5MPa |
重量 | 约1500kg |
启动功率 | 15KW |
正常工作功率 | 约3-8KW |
控制方式 | PC+PLC |
预热方式 | 热风预热 |
预热区数量 | 4 |
预热区长度 | 1800mm |
预热温度 | 室温.~250℃ |
预热升温时间 | <15min |
预热控温方式 | PID+SSR |
锡炉工作方式 | 机械泵,颅胆材质:铸铁(塘瓷工艺) |
锡炉发热管功率 | 铸铁14.4KW,钛12KW |
锡炉容量(锡比重7.5) | 500kg(无铅) |
锡炉极限承受温度 | Max.300°C |
锡炉极限使用温度 | Max.280°C |
锡炉控温方式 | PID+SSR模式 |
波峰驱动功率 | 1/4HPX2 3P 220VAC |
波峰高度调节方式 | 变频器调节 |
锡炉升温时间 | About 120Min(set:250°C) |
PCB传输速度 | 0-1800mm/min |
PCB入口运输高度 | 750±20mm |
运输导轨倾角 | 3°~7° 可调 |
传输马达功率 | 90W 3P 220VAC |
过板宽度 | 50~350mm |
板面高度 | 120mm |
板底空间 | 25±5mm |
运输精度 | ±2% |
调速方式 | 变频调速 |
助焊剂自动添加 | 标配 |
助焊剂流量 | 10~100ml/min |
喷雾气压 | 0.25~0.4MPa |
排风量 | 25m³/min |
抽风管直径 | ф200mm |
离心风机空气冷却 | 370W 380VAC |
中央支撑 | 选配 |
